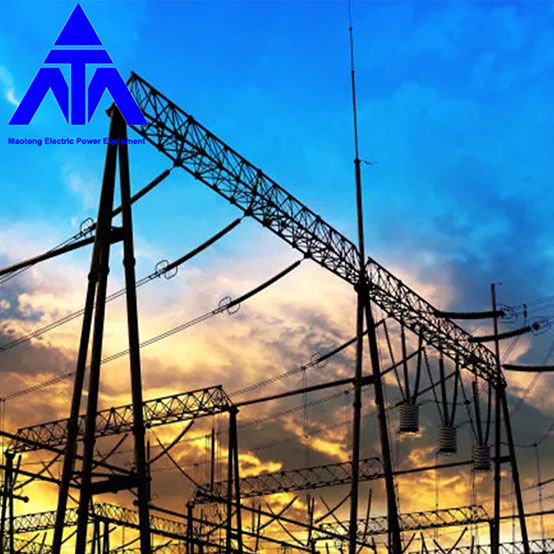

Struktur des Transformator-Umspannwerks für elektrische Übertragung 220 kV

Hochwertige Transformator-Umspannwerksstruktur für elektrische Übertragung 220 kV wird vom chinesischen Hersteller Mao Tong angeboten. Kaufen Sie Transformator-Umspannwerksstruktur für elektrische Übertragung 220 kV, die von hoher Qualität und direkt zu einem niedrigen Preis ist. Maotong® professionelles elektrisches Umspannwerk. Die Klassifizierung und Eigenschaften von Umspannwerken werden kurz beschrieben. Wenn es um Stromnetze geht, kommt man nicht ohne Umspannwerke aus. Ein Umspannwerk ist eine Anlage am Knotenpunkt von Leitungen in einem Stromnetz zur Spannungsänderung, zum Stromaustausch sowie zur Sammlung und Verteilung elektrischer Energie.


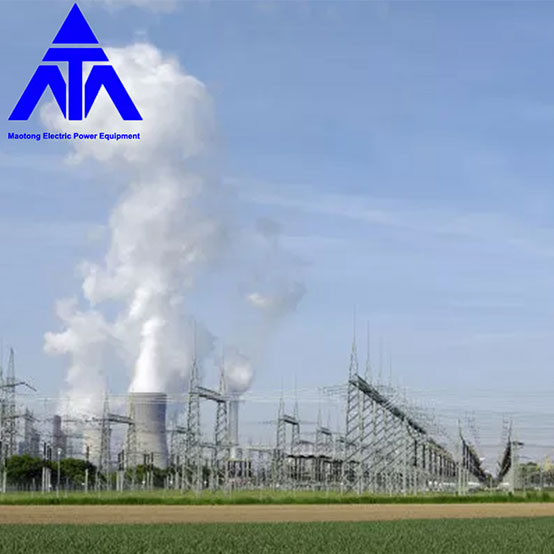

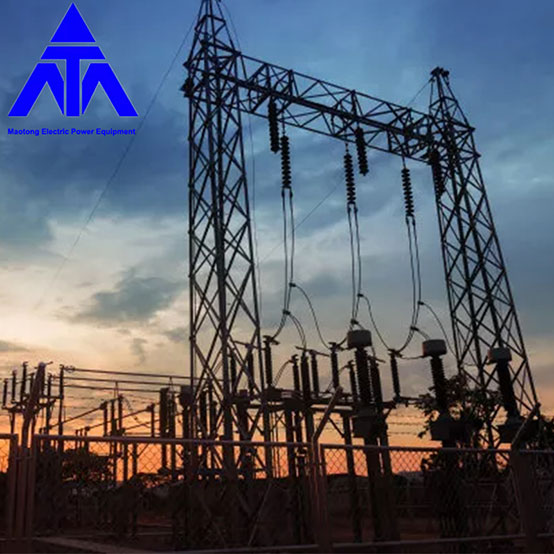

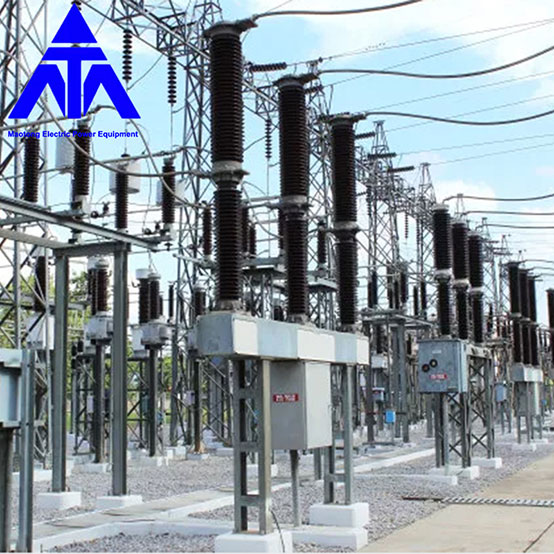

Bei der Unterteilung nach dem Layout der Umspannstation kann die Umspannstation im Allgemeinen in Freiluft-Umspannstation, Innen-Umspannstation und unterirdische Umspannstation unterteilt werden. Innen-Umspannwerke werden entsprechend der Anordnung der Haupttransformatoren und der wichtigsten elektrischen Hochspannungsgeräte in reine Innen-Umspannwerke und Halb-Innen-Umspannwerke unterteilt. Das Umspannwerk im Freien, der Haupttransformator und die wichtigsten elektrischen Hochspannungsgeräte sind im Freien angeordnet.

Diese Anordnung nimmt eine große Fläche ein und die elektrischen Geräte und Gebäude können die Anforderungen verschiedener Arten von Abständen, wie z. B. elektrischer Sicherheitsabstand, Feuerabstand usw., vollständig erfüllen, was für Betrieb, Wartung und Überholung praktisch ist. Es eignet sich für den Bau in Vorstädten oder ländlichen Gebieten.

Die gesamte Umspannstation, der Haupttransformator und alle elektrischen Hoch- und Niederspannungsgeräte sind im Innenraum angeordnet. Diese Art von Umspannwerk reduziert die Gesamtgrundfläche, stellt jedoch höhere Anforderungen an die Innenaufteilung des Gebäudes. Es zeichnet sich durch einen kompakten, großen Höhenunterschied und eine unterschiedliche Geschosshöhe aus, wodurch es leicht ist, den Anforderungen der umgebenden Landschaft gerecht zu werden. Geeignet für städtische, dicht besiedelte Gebiete oder in Küstengebieten, Salzseen, Chemiefabriken und anderen Gebieten mit hoher Luftverschmutzung.

Die Anordnung halber Innen-Umspannwerke, des Haupttransformators oder der Haupt-Hochspannungs-Elektrogeräte im Freien und der Innenstation wurde so kombiniert, dass Platz gespart wird, eine schöne Harmonie mit der Umgebung, der Betriebszustand der Geräte und der Außen-Umspannstation erzielt wird, die Vorteile relativ niedriger wirtschaftlicher Kosten in relativ entwickelten Kleinstädten sowie die Notwendigkeit, die Umwelt umfassend zu berücksichtigen und die wirtschaftlichen und technischen Indikatoren des regionalen Baus zu koordinieren, berücksichtigt werden.



Unterirdische Umspannwerke werden in vollständig unterirdische Umspannwerke und halbunterirdische Umspannwerke unterteilt. Das Hauptgebäude des gesamten unterirdischen Umspannwerks ist unterirdisch gebaut, und der Haupttransformator und andere wichtige elektrische Geräte sind im unterirdischen Gebäude installiert.

Nur eine kleine Anzahl von Gebäuden wie Entlüftungsöffnungen und Geräte der Umspannstation, Personalein- und -ausgänge sowie die Kühlausrüstung und der Hauptkontrollraum des großen Haupttransformators, die möglicherweise auf dem Boden angeordnet sind, sind auf dem Boden errichtet. Halbunterirdische Umspannwerke sind hauptsächlich unterirdische Gebäude, und die Haupttransformatoren oder andere wichtige elektrische Geräte sind teilweise in den unterirdischen Gebäuden installiert. Unterirdische Umspannwerke eignen sich für den Bau in dicht bebauten und dicht besiedelten Gebieten.

Je nach Status und Funktion der Umspannstation im Stromnetz kann die Umspannstation allgemein in Hub-Umspannstation, regional wichtige Umspannstation und allgemeine Umspannstation unterteilt werden.

Die Hub-Umspannstation befindet sich am Drehpunkt des Stromnetzes. Die Spannung der Hochspannungsseite beträgt im Allgemeinen 500 (750) kV und die Spannung der Mittel- und Niederspannungsseite beträgt im Allgemeinen 220 kV (330 kV) und 35 kV. Die Hochspannungsseite des Hub-Umspannwerks ist an das regionale Stromnetz angeschlossen und an mehrere große Stromquellen angeschlossen, und auf der Hochspannungsseite findet ein großer Teil der Stromübertragung statt.

Das Umspannwerk ist mit mehreren leistungsstarken Abspanntransformatoren ausgestattet, die Strom aus dem regionalen Netz beziehen und wichtige Umspannwerke in der Region mit Strom versorgen. Die Lastseite dieser Art von Umspannwerk ist oft der Hauptstrompunkt des regionalen Stromnetzes. Nach dem Stromausfall der gesamten Station wird das System stabil beschädigt, das Stromnetz bricht zusammen, was zu einem Stromausfall in einem großen Bereich führt.

Regional wichtige Umspannwerke liegen am Dreh- und Angelpunkt des regionalen Netzes. Die Spannung der Hochspannungsseite beträgt im Allgemeinen 220 (330) kV und die Spannung der Mittel- und Niederspannungsseite beträgt im Allgemeinen 110 kV und 35 kV oder 10 kV. Diese Art von Umspannwerk bezieht hauptsächlich Strom aus dem regionalen Stromnetz und liefert Strom an das regionale Verteilungsnetz oder direkt an die Verbraucher. Nach einem Stromausfall der gesamten Station kann es zum Zusammenbruch des regionalen Stromnetzes kommen und die Stromversorgung der gesamten Region beeinträchtigen.

Diese Art von Umspannwerk stellt aufgrund unterschiedlicher Stromnetzstrukturen in verschiedenen Regionen unterschiedliche Anforderungen an die Hauptstromverkabelung. Wenn beispielsweise die regionale Stromnetzstruktur stark ist und eine N-1- (oder N-2-)Konfiguration realisiert wird, sind die Anforderungen an die Zuverlässigkeit der elektrischen Hauptverkabelung des Umspannwerks relativ gering.

Ein allgemeines Umspannwerk befindet sich am Ende eines Bezirksnetzes und wird auch als Umspannwerk bezeichnet. Die Spannung auf der Hochspannungsseite beträgt meist 110 kV, aber auch 220 kV, und die Spannung auf der Mittel- und Niederspannungsseite beträgt im Allgemeinen 35 kV und 10 kV. Es gibt auch hochspannungsseitige 110 kV oder 220 kV direkt bis hin zu 35 kV oder 10 kV. Die Abwärtsstromversorgung wird von nahegelegenen Kunden oder Unternehmen genutzt. Nach dem Stromausfall der gesamten Station sind nur die umliegenden Nutzer und Unternehmen betroffen, und die Auswirkungen sind gering.
