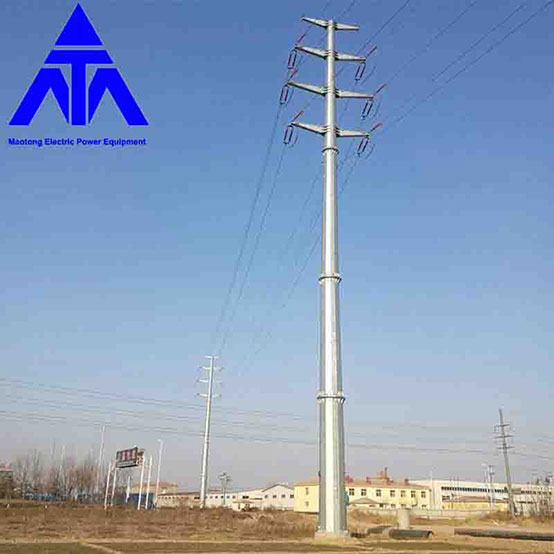

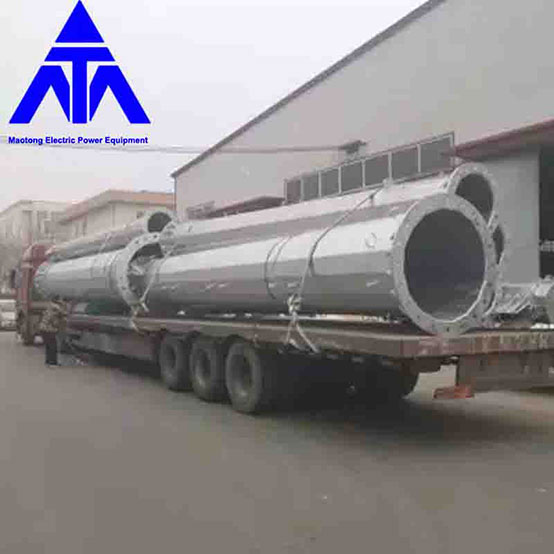

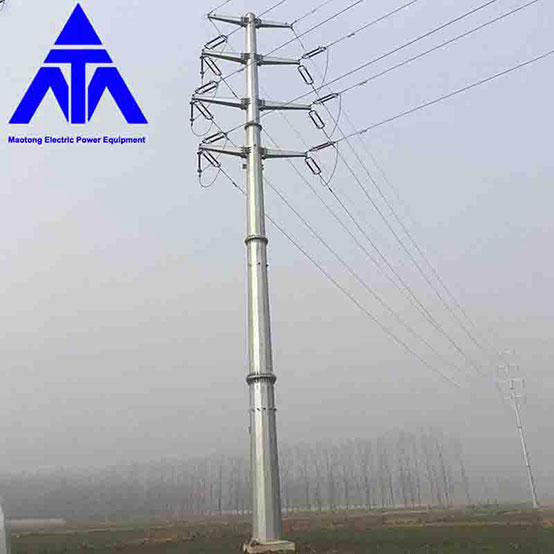

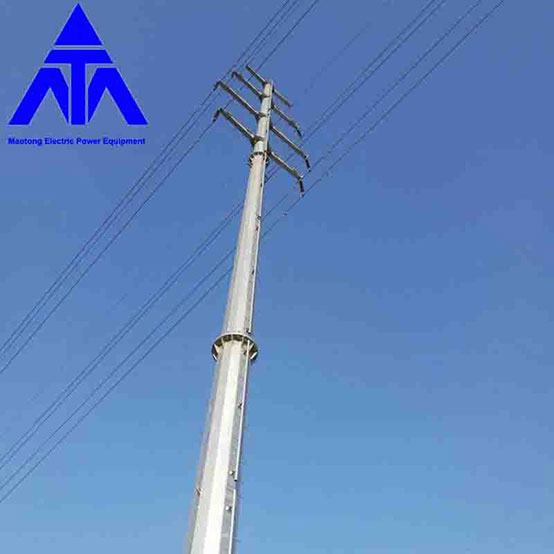

Turmdesignist ein wichtiger Bestandteil der Konstruktion von Freileitungen, der sich direkt auf den sicheren Betrieb und die Kosten von Übertragungsleitungen auswirkt. Laut Statistik machen die Kosten für Masten und Türme 37 % der Baukosten von Hochspannungsleitungen aus. Beim Hochspannungsleitungsprojekt erreicht der Anteil des geraden Mastes und Turms an der Gesamtzahl der Masten und Türme im Allgemeinen 80 %, was sich stark auf die Projektkosten auswirkt, und je länger die Leitung, desto deutlicher die Auswirkungen. Daher sollte die Konstruktion gemäß den Bestimmungen der Konstruktionstechnik für Stahlrohrmasten von Freileitungen unter der Prämisse der Gewährleistung von Qualität, Sicherheit und Anwendbarkeit so technologisch fortschrittlich und wirtschaftlich sinnvoll wie möglich sein.

Die Hauptfaktoren, die die wirtschaftlichen Indikatoren des Turms beeinflussen, sind meteorologische Bedingungen, Betriebsbedingungen, maximale Nennhöhe und Turmtyp.
2. Auswahl meteorologischer Bedingungen

Die meteorologischen Bedingungen des Projekts sind typische meteorologische Bedingungen der Provinz Guangdong, nämlich die maximale Windgeschwindigkeit beträgt 25 m/s, die maximale Vereisung beträgt 15 mm, die Mindesttemperatur beträgt -10 °C und die Höchsttemperatur 40 °C .

3 Bestimmung der Betriebsbedingungen des Stahlrohrmastes
3.1 Bestimmung des Modells und der maximalen Betriebsspannung von Leiter und Erdungskabel

Gemäß der vorläufigen Konstruktionsprüfung und den Genehmigungsdokumenten des Projekts ist der für das Projekt ausgewählte Leiter eine LGJX-240/30-Aluminiumlitze mit Stahlkern (technischer Standard GB1179-83) mit einem Konstruktionssicherheitsfaktor k = 5 und einer maximalen Betriebsspannung von 52,06 N /mm2. Ein Blitzableiter ist eine mit 5 % Aluminium-Zink-Seltenerd-Legierung beschichtete Stahllitze GJX-50 mit einem Sicherheitsfaktor k=8 und einer maximalen Betriebsspannung von 147 N/mm2, und der andere ist ein OPGW-Blitzableiter aus optischen Verbundfasern.

                            Hinzufügen und konsultieren

3.2 Spannweitenbestimmung

In Anbetracht der Tatsache, dass es sich bei dem Projekt um eine städtische Linie mit flachem Gelände handelt, sind die horizontale Spannweite und die vertikale Spannweite der verschiedenen Maststandorte nicht streuend, sodass die Spannweite, die bei der Konstruktion von Stahlrohrmasten verwendet wird, wie folgt bestimmt wird: Die horizontale Spannweite beträgt 180 m, die vertikale Spannweite beträgt 200 m, und die repräsentative Spannweite beträgt 200 m.

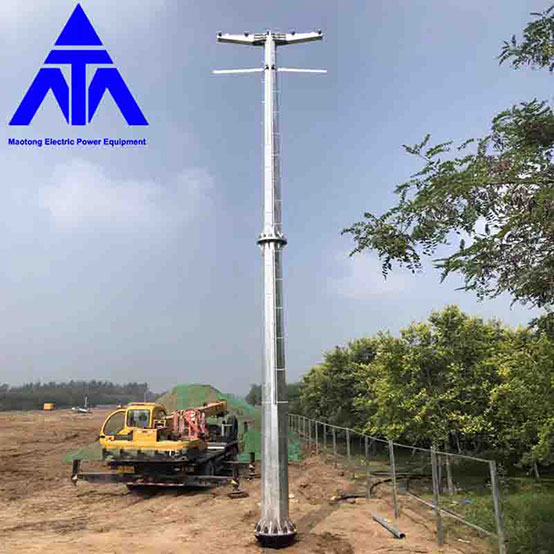

4 Bestimmung der maximalen Rufhöhe

Die Leitung wird entlang des Blumengürtels der Stadtplanung errichtet. Der Blumengürtel dient der Begrünung von Bäumen, Fernmelde- und Niederspannungsleitungen. Gleichzeitig wird aus Gründen der urbanen Schönheit die maximale Nennhöhe zu klein angesetzt, was den Einsatz von Stahlrohrmasten zweifellos einschränken wird. Wird die maximale Nennhöhe jedoch zu hoch eingestellt, erhöht sich der Materialindex des gesamten Turms entsprechend. Durch Probeberechnung wird die Nennhöhe des Stahlrohrmasts wie folgt bestimmt: Die Nennhöhe des Spannwinkels beträgt 18 m, und die Nennhöhe des geraden Abschnitts beträgt 19–20 m, unter der Voraussetzung, dass der einzelne Fundamentindex des Turms wird nicht wesentlich zunehmen.

Darüber hinaus kann die maximale Nennhöhe von 20 m unter Berücksichtigung der tatsächlichen Spannweite in städtischen Gebieten unter der Bedingung von Kreuzungen und flachem Gelände 200 m erreichen, so dass es angemessen ist, 20 m als maximale Nennhöhe zu wählenStange aus Stahlrohr.
