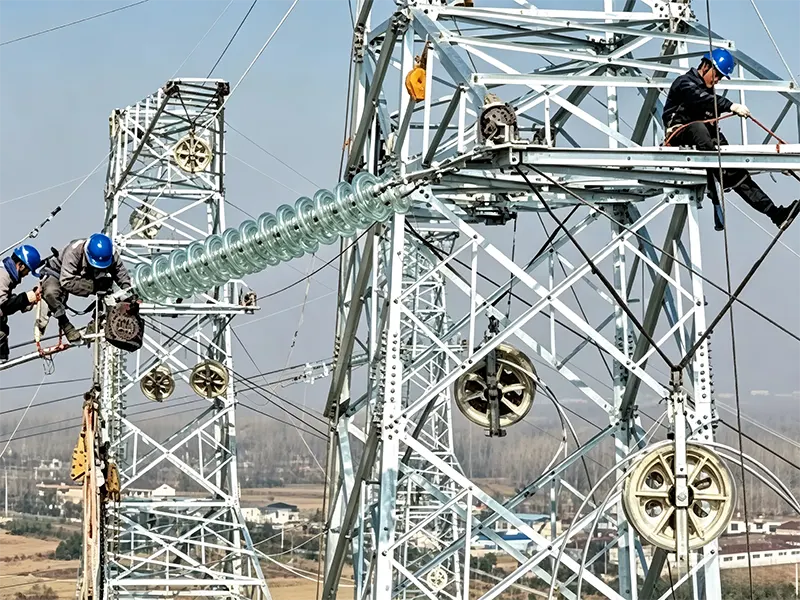

Übertragungsmast aus verzinktem Winkelstahl

Der Sendeturm aus verzinktem Winkelstahl ist eine räumliche Gitterkonstruktion aus durch Bolzen verbundenen Winkelstahlelementen mit dreieckigem oder viereckigem Querschnitt. Diese auf Fachwerken basierende Konstruktion erreicht den strukturellen Vorteil „geringes Gewicht und hohe Steifigkeit“, indem sie Lasten durch Komponentenkombinationen effektiv verteilt und gleichzeitig den Windwiderstand im Vergleich zu massiven Strukturen deutlich reduziert.

Unsere Sendemasten aus verzinktem Winkelstahl sind so konstruiert, dass sie Windlasten, Eislasten und Leiterspannungen bei unterschiedlichen Wetterbedingungen standhalten. Mit anpassbaren Höhen von 10 m bis 200 m und Spannungswerten von 10 kV bis 1100 kV dienen diese Türme weltweit der Energieübertragung, Telekommunikation und erneuerbaren Energieanwendungen.

Fälle der Projektkooperation

110-kV-Projekt zur Erneuerung des ländlichen Netzes auf den Philippinen

Ein örtlicher philippinischer Energietechnikunternehmer arbeitete mit uns bei der Modernisierung des ländlichen Netzes zusammen und erteilte einen Auftrag über 320 Sätze kundenspezifischer 110-kV-Übertragungsmasten aus verzinktem Winkelstahl. Unter Berücksichtigung des lokalen tropischen Hochtemperatur-, Regen- und Salzklimas haben wir die Dicke der verzinkten Schicht optimiert und die windabweisende Gesamtstruktur verbessert. Alle Türme bestanden nach der Lieferung die Abnahme durch die örtliche Energiebehörde. Das gesamte Projekt konnte termingerecht abgeschlossen und in Betrieb genommen werden, wodurch die Stabilität der lokalen Stromversorgung erheblich verbessert wurde. Der Kunde unterzeichnete schließlich einen jährlichen, langfristigen Beschaffungsrahmenvertrag mit unserem Werk.

Spezifikationen

Stärke des Maotong-Unternehmens

Maotong Power ist ein weltweit führender Anbieter von Turmkonstruktionslösungen und konzentriert sich auf Forschung und Entwicklung sowie die Herstellung von Sendemasten aus verzinktem Winkelstahl, Kommunikationstürmen und neuen Energietragkonstruktionen. Das Unternehmen hat 25 Patente gesammelt, die Kernbereiche abdecken, darunter die Konstruktion von Turmkonstruktionen.

Die jährliche Produktionskapazität übersteigt 60.000 Tonnen Sendemasten und beliefert führende Kunden wie State Grid und China Southern Power Grid. Eine patentierte „Positionierungsvorrichtung für die Bearbeitung von Stahlrohrkonstruktionen“ hat die Produktionseffizienz um 20 % gesteigert, die Bearbeitungszeit einzelner Teile auf 15 Minuten verkürzt und gleichzeitig das Risiko manueller Eingriffe um über 50 % gesenkt.

Jedes Produkt wird während des gesamten Produktionsprozesses einer strengen Prüfung unterzogen – vom Schneiden des Stahls bis zur Verzinkung. Unser Qualitätskontrollsystem ist vollständig rückverfolgbar und wir freuen uns über Werksinspektionen unserer Kunden. Inspektionsaufzeichnungen vor Ort bestätigen, dass stichprobenartige Dicken- und Härtetests stets den Standards entsprechen.

Globale Reichweite

Mit zuverlässiger Produktqualität und reaktionsschnellem Kundendienst bedient Maotong Power Kunden in über 30 Provinzen in China und exportiert nach Australien, Amerika, Europa, Afrika und Asien, einschließlich der Länder entlang der Belt and Road-Initiative. Wir verfügen seit Jahren über eine starke Erfolgsbilanz bei Ausschreibungen für State Grid und China Southern Power Grid und haben uns eine führende Position bei Hochspannungsmasten erarbeitet.

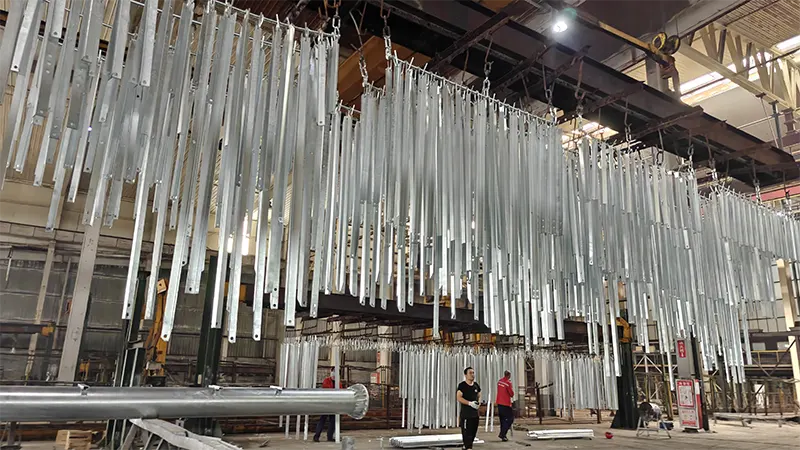

Feuerverzinkungsprozess

Die Feuerverzinkung ist der branchenübliche Korrosionsschutz für Sendemasten. Der Prozess beginnt mit dem Säurebeizen, um Walzzunder und Rost von der Stahloberfläche zu entfernen, gefolgt von einer Wasserspülung, um Säurerückstände zu entfernen. Der gereinigte Winkelstahl wird dann in eine Flussmittellösung getaucht, auf 85–125 °C vorgeheizt und in ein Bad aus geschmolzenem Zink bei etwa 435–436 °C getaucht.

Während des Eintauchens verbindet sich das Zink metallurgisch mit dem Stahl und bildet eine gleichmäßige, dichte Beschichtungsschicht mit einer Dicke von typischerweise 30–86 Mikrometern, abhängig von der Stahldicke. Anschließend werden die beschichteten Komponenten wassergekühlt, in einer chromfreien Lösung passiviert und anschließend bearbeitet, um jegliche Zinkrückstände oder Asche zu entfernen. Dieses Verfahren sorgt für Korrosionsbeständigkeit, die die Lebensdauer selbst unter aggressiven atmosphärischen Bedingungen auf über 50 Jahre verlängert.

FAQ

F1: Welche Materialien werden für den Sendeturm aus verzinktem Winkelstahl verwendet?

A1: Wir verwenden Kohlenstoffbaustahl der Güteklassen Q235B/A36 und Q355B/A572. Mit jeder Lieferung werden vollständige Materialinspektionsberichte geliefert.

F2: Können Sie die Abmessungen und das Design des Turms anpassen?

A2: Ja. Wir bieten umfassende Designanpassungen basierend auf Ihren Projektanforderungen – einschließlich Höhe, Nennspannung, Strukturtyp, Windlastspezifikationen und Standortbedingungen.

F3: Welchen After-Sales-Support können Sie anbieten?

A3: Wir bieten langfristige Qualitätsgarantie und professionellen technischen Support. Bei Qualitätsproblemen, die durch unsere Fabrikproduktion verursacht werden, bieten wir kostenlosen Ersatz und Abhilfemaßnahmen an.
