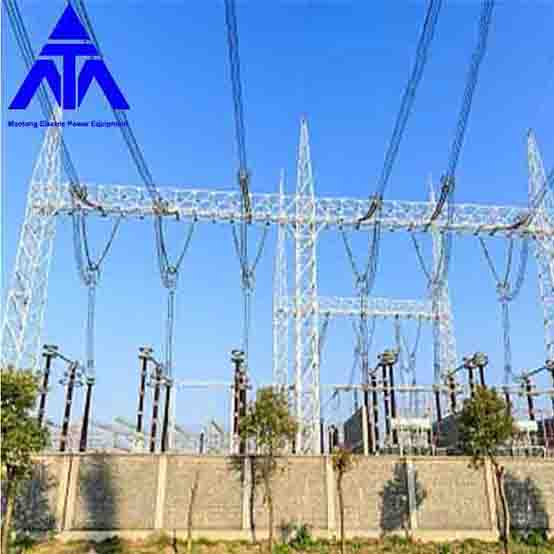

Mao Tong ist ein führender Hersteller, Zulieferer und Exporteur von verzinkten 400-KV-Stahlkonstruktionen für Umspannwerke in China. Qingdao Maotong ® Power Tower Co., Ltd. ist eine Fabrik, die sich der Produktion und Installation von Stahlmasten und verschiedenen Stahlkonstruktionen wie Schornsteintürmen, Blitzschutztürmen, Anemometertürmen, Schulungstürmen, Dachprozesstürmen, Einrohrtürmen, bionischen Bäumen, integrierten Basisstationen, Kommunikationstürmen, Überwachungstürmen, Strommasten, Fernsehtürmen usw. widmet.

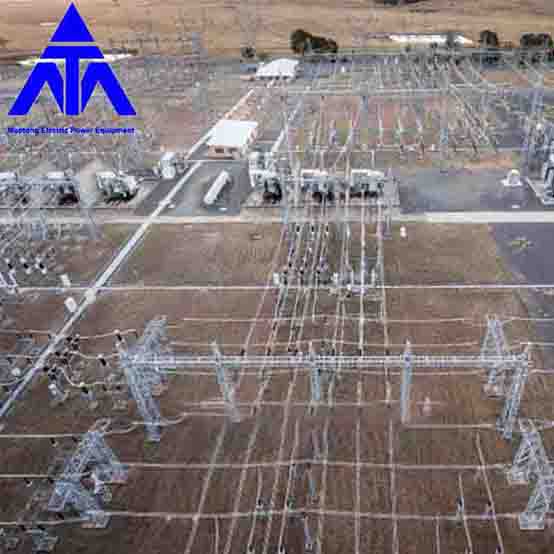

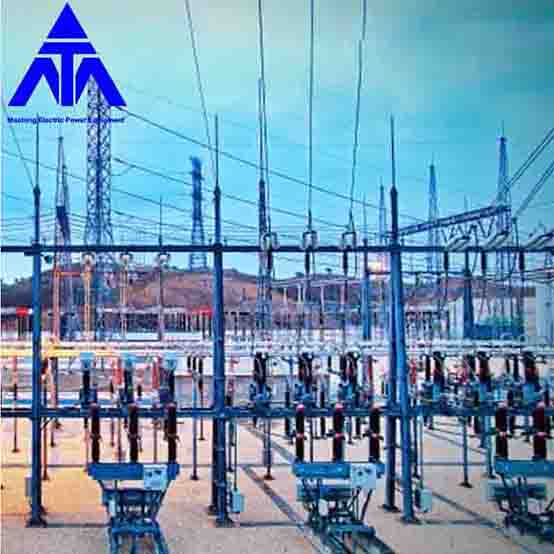

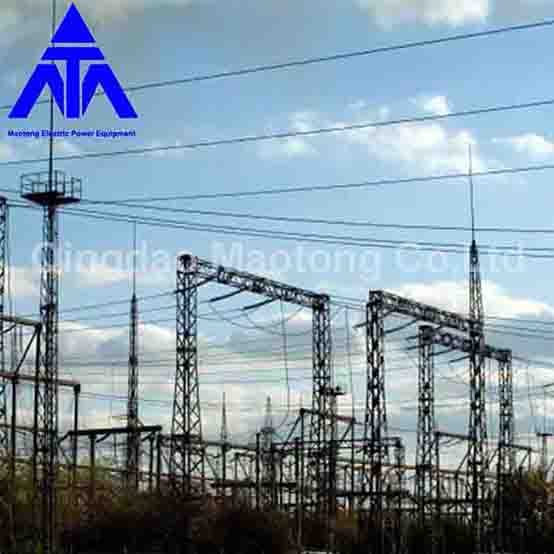

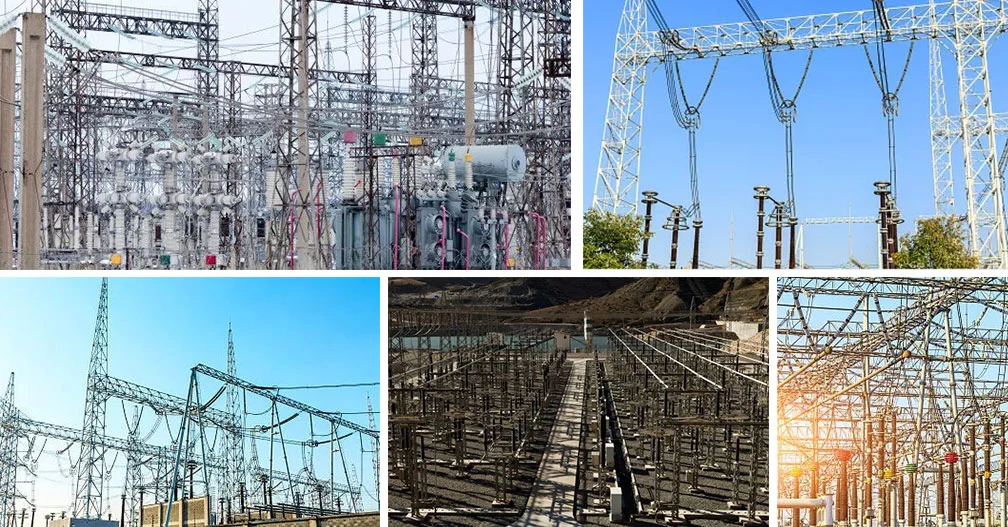

Die Umspannwerksarchitektur ist das Umspannwerk

Umspannwerk und andere Außenkabel, Ausrüstung der Haupttragstruktur mit allgemeinem Namen. Sie richtet sich nach dem Spannungsniveau, der Größenordnung, der Geräteanordnung, den Bau- und Betriebsbedingungen sowie den örtlichen Klimabedingungen. Je nach Art der Elektrizität erfordern unterschiedliche Spannungsniveaus einen bestimmten Abstand zwischen den Leitungen, den Leitungen zum Boden und den Leitungen zu den Bauwerken. Daher zeichnet sich die Umspannwerksstruktur durch hohe Säulen und kleine Abschnitte aus, was zu einer Struktur mit großer Flexibilität gehört. Hinsichtlich der Typklassifizierung des technologischen Layouts gibt es mittleres Layout, halbhohes Layout und hohes Layout. Semi-High-Layout und High-Layout werden hauptsächlich in Umspannwerken mit Hochspannungsniveau verwendet.

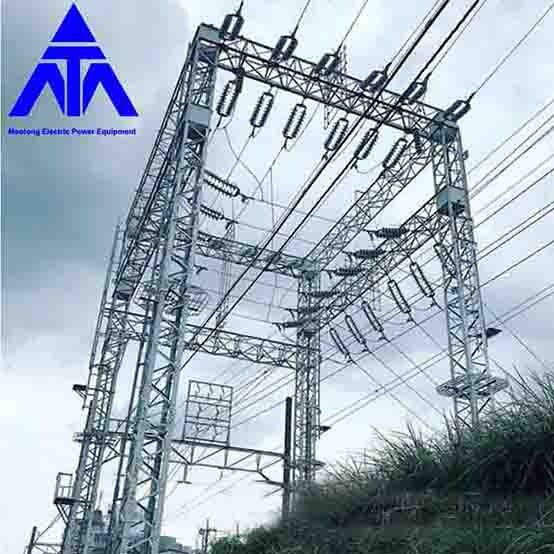

Derzeit sind elektrifizierte Bahnumspannwerke mittelgroßer Bauart. In Bezug auf die Zweckklassifizierung wird die Struktur in Drahtrahmen, Busrahmen, zentralen Türrahmen, Eckrahmen, Transformatorkombinationsrahmen, Einzelstangen-Gerätehalterung usw. unterteilt. In Bezug auf die Erscheinungsklassifizierung der Architektur sind die am häufigsten verwendeten Formen der Architektur die Ein-/Aus-Architektur vom Typ AH, die Ein-/Aus-Architektur vom Typ AP mit Blitzableiterunterstützung, die Architektur vom Typ A? Typ-Architektur, P-Typ-Architektur, Eckarchitektur, Großform-Architektur, mit Zuglinie in die Architektur hinein und aus ihr heraus. Hinsichtlich der Belastung der Architektur gibt es drei Arten von Architektur: Zwischenarchitektur, Terminalarchitektur und Seilzugarchitektur.

Die Gestaltungsform und die Form der Architektur werden durch die Spannungsebene, die Leitungs- und Geräteanordnung der Umspannstation bestimmt. Das in der Architektur verwendete Material steht im Zusammenhang mit der Belastung, die die Architektur selbst trägt. Das Spannungsniveau des Umspannwerks ist hoch, die von der Architektur selbst getragene Last ist groß, und das Spannungsniveau ist niedrig und die von der Architektur selbst getragene Last ist gering. Die Architektur verschiedener Materialien hat ihre entsprechenden Vor- und Nachteile sowie ihren Anwendungsbereich.

Blitzschutzausrüstung für Umspannwerk

Das Umspannwerk ist außerdem mit Blitzschutzgeräten ausgestattet, hauptsächlich Blitzableitern und Ableitern. Die Blitzableiter sollen verhindern, dass das Umspannwerk von einem direkten Blitz getroffen wird, der den Blitz in sich selbst entlädt und den Blitzstrom zur Erde leitet. Wenn der Donner auf die Leitung in der Nähe des Umspannwerks einschlägt, dringt die Donnerwelle entlang des Kabels in das Umspannwerk ein und erzeugt Überspannung. Darüber hinaus kann die Betätigung des Leistungsschalters auch zu Überspannungen führen. Die Funktion des Ableiters besteht darin, sich automatisch zur Erde zu entladen, um die Spannung zu reduzieren, wenn die Überspannung einen bestimmten Grenzwert überschreitet. Nach der Entladung löscht das Gerät automatisch den Lichtbogen, um den normalen Betrieb des Systems sicherzustellen. Derzeit wird am häufigsten der Zinkoxid-Ableiter verwendet.
