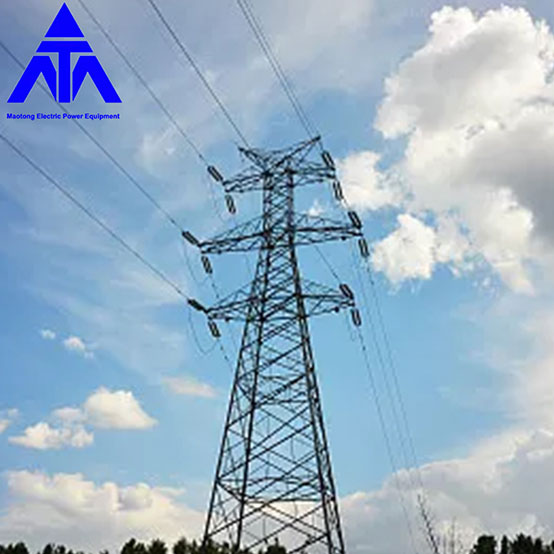

Strommast 10KV bis 220KV Stahlrohr-Gitterturm

Als professioneller Hersteller möchte Mao Tong Ihnen einen Strommast mit 10 kV bis 220 kV aus Stahlrohrgittermasten anbieten. Und wir bieten Ihnen den besten Kundendienst und eine pünktliche Lieferung.

Qingdao Maotong®

Verschiebung der Spannturmmitte

Die Verschiebung der Spannturmmitte von Übertragungsleitungen bezieht sich auf eine bestimmte Strecke, die der Mittelpfahl des Turms entlang der vertikalen Richtung der Straße bewegt, was die Grundlage für den Bau des Turms darstellt. Die Grundlage der Leitungsbaumessung ist das entworfene Linienstreichdiagramm, aber für die große Ecke der Pfahlverschiebung in der Mitte des Turms kann das allgemeine Streichdiagramm nicht erklärt werden, diese Arbeit muss vom Ingenieur und technischen Personal entsprechend der Leitungssituation bestimmt werden. Der Zweck besteht darin, die Kraft auf benachbarte Türme zu verbessern oder den Neigungswinkel und den Schwenkwinkel des herabhängenden Isolatorstrangs benachbarter gerader Türme zu verringern, was insbesondere bei Ecktürmen größer oder gleich 60 Grad deutlich wird. Wenn die Mitte des Mastturms mit einem großen Winkel nicht verschoben wird, führt dies zwangsläufig zu einer Neigung des herabhängenden Isolatorstrangs des Mastturms und zu einer ungleichmäßigen Kraft des Drahtes. Bei schlechtem Wetter kann es leicht zu einem unzureichenden Schutzabstand und sogar zu einem schweren Betriebsunfall kommen, bei dem der Mastkopf kaputt geht. Diesem Problem sollten Bautechniker beim Bau von Übertragungsleitungen große Aufmerksamkeit widmen.

Wenn die Drähte von der vertikalen Anordnung des Zweikreis-Spanneckturms zur horizontalen (oder dreieckigen) Anordnung des Einkreisturms wechseln, nimmt die horizontale Abweichung der Isolatorstränge des Einkreisturms neben dem Zweikreis-Spanneckturm häufig stark zu. Um die Betriebssicherheit des angrenzenden linearen Turms zu gewährleisten, muss bei der Bestimmung des Verschiebungswerts des Doppelkreis-Spanneckturms auch berücksichtigt werden, ob der Schwenkwinkel benachbarter linearer Turmisolatorstränge mit einer Schleife den zulässigen Wert unter den Bedingungen maximaler Windgeschwindigkeit, interner Überspannung und externer Überspannung überschreitet.
