66 kV, 120 kV, 220 kV, feuerverzinkter Strommast

Einführung in den Kraftturm:

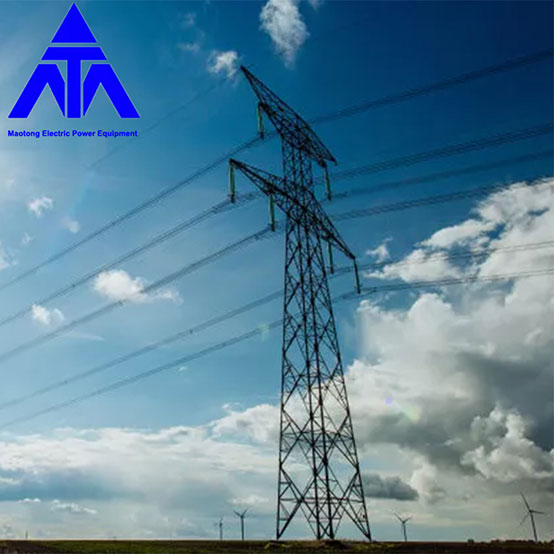

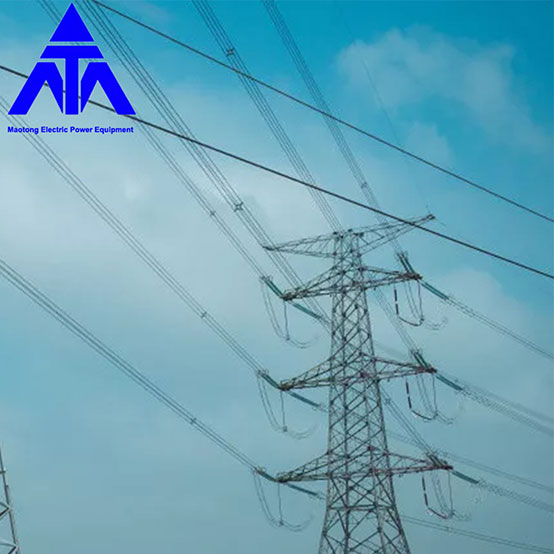

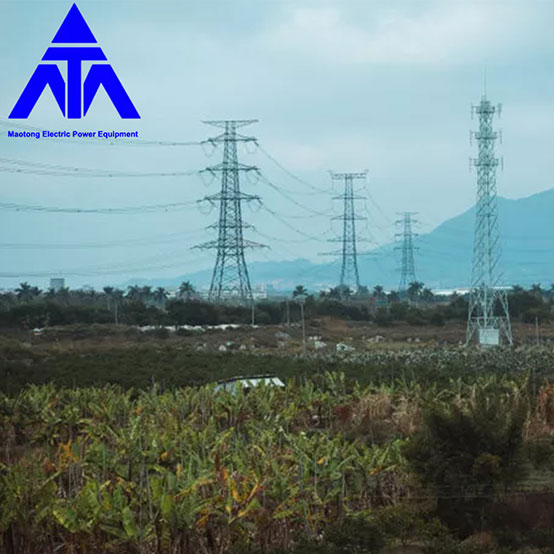

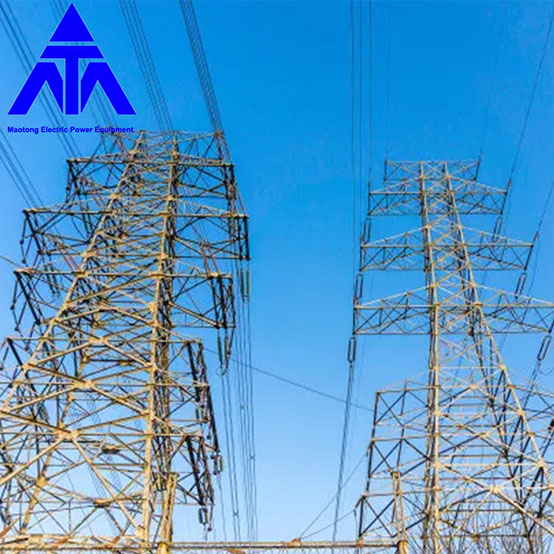

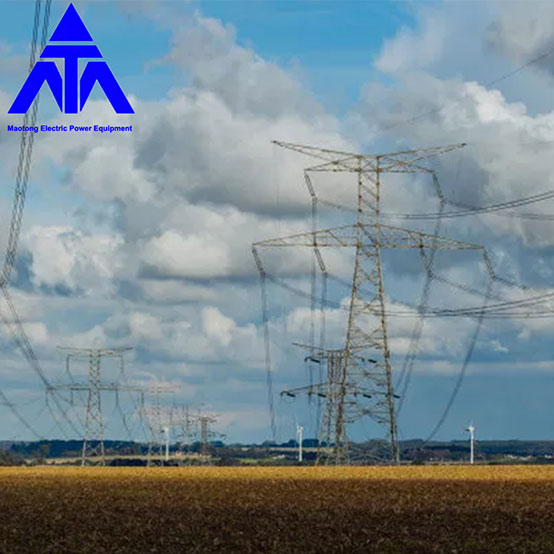

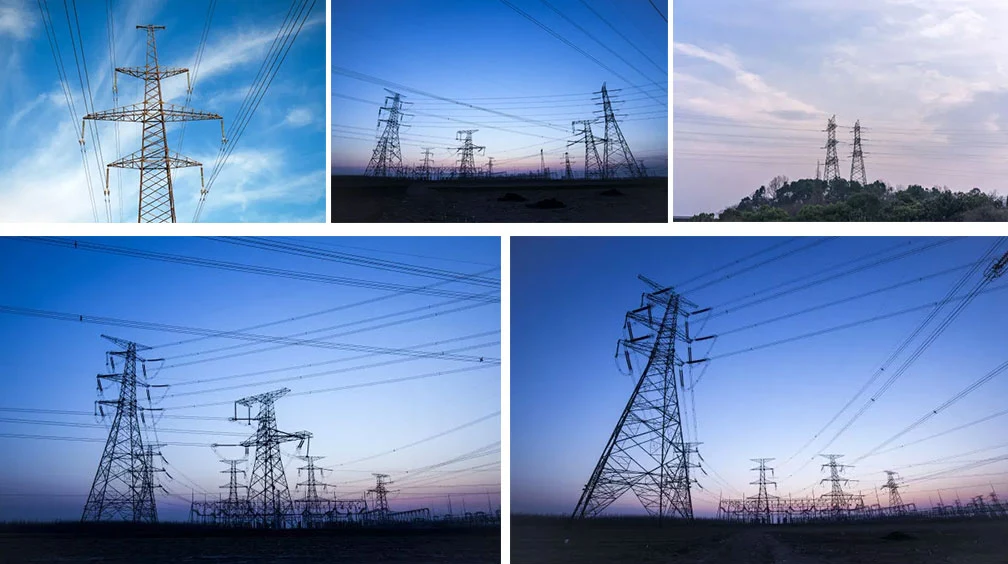

Der Power Tower ist eine trapezförmige oder dreieckige Turmkonstruktion mit einer Höhe von 25–40 Metern. Es handelt sich um eine Stahlrahmenkonstruktion. Strommasten werden meist in der Nähe von Kraftwerken und Verteilerstationen im Feld errichtet. Sie sind wichtige Einrichtungen im Energiesektor, können Stromleitungen überleiten und eine Schutz- und Stützfunktion übernehmen. Die Konstruktion, Herstellung, Installation, Wartung und Qualitätsprüfung von Strommasten sind wichtige Garantien für den Betrieb und die Entwicklung moderner Energiesysteme.

Turmklassifizierung:

1. Der Hochspannungsleitungsturm ist in einen Tangententurm und einen Spannungsturm unterteilt. Der Eckturm ist eine Art Spannungsturm und der Katzenkopfturm ist eine Art Tangententurm.

2. Wie der Tangententurm ist der Isolator ein vertikal hängender Katkopfturm, der Spannungsturm, und der Isolator ist horizontal, wodurch verhindert wird, dass der Schleifenturm herunterfällt, sich die Leitung dreht usw.

3. Die Spannung hängt von der Anzahl der Isolatoren ab, 1–2 Stück: 10 kV, 3–5 Stück, 35 kV, 7 Stück 110 kV, 14–16 Stück 220 kV, 28 Stück 500 kV. Wenn Sie mehr sehen, müssen Sie sie nicht zählen. Die Länge könnt ihr ungefähr erkennen.
Es ist unterteilt in:

4. Fünf Arten von Weinbechern: Katzenkopf, Top-Typ, Trockentyp und Fasstyp

5. Er kann je nach Zweck in Spannungsturm, Tangententurm, Winkelturm, Transpositionsturm (Ersatz des Leiterphasenpositionsturms), Endturm und Kreuzungsturm unterteilt werden.

Anforderungen an 66 kV, 120 kV, 220 kV, feuerverzinkte Strommasten:

Die Größe und Spannweite des Turms muss den Stromkreisanforderungen entsprechen: Der erforderliche geringe Sicherheitsabstand sollte zwischen dem Leiter und dem Boden, Gebäuden, Bäumen, Eisenbahnen, Autobahnen, Flüssen und anderen Freileitungen, zwischen dem Leiter und dem Leiter, dazwischen eingehalten werden der Ableiter und der Blitzableiter. Der Schutzwinkel des Blitzableiters zum Leiter und der horizontale geringe Abstand zwischen zwei Blitzableitern bei Verwendung von Doppel-Blitzableitern müssen den einschlägigen Vorschriften entsprechen.

Belastung:

Der Übertragungsleitungsmast trägt hauptsächlich Windlast, Eislast, Leitungsspannung, Eigenlast, das Gewicht von Personal und Werkzeugen während der Installation oder Wartung sowie die Last gebrochener Leitungen und seismischer Einwirkungen. Die sinnvolle Kombination dieser Lasten unter verschiedenen meteorologischen Bedingungen muss bei der Konstruktion berücksichtigt werden. Die Eigenlast umfasst das Gewicht von Mast, Leitung, Armaturen, Isolator, die aus dem Winkel resultierende Kraft der Leitung und die unausgeglichene Spannung entlang der Leitung. In verschiedenen Ländern gelten unterschiedliche Vorschriften zur Bruchlast in Bezug auf die Anzahl der gebrochenen Drähte (im Allgemeinen ausgenommen das gleichzeitige Brechen von Leitern und Blitzableitern), die Größe der Bruchspannung und die meteorologischen Bedingungen während des Bruchs.

Der Turm wird im Allgemeinen zur statischen Analyse vereinfacht. Bei dynamischen Belastungen wie Wind, gestrichelter Linie und Erdbeben wird die dynamische Einwirkung normalerweise durch Multiplikation des Windschwingungskoeffizienten, des gestrichelten Stoßkoeffizienten bzw. des Reaktionskoeffizienten der seismischen Kraft auf der Grundlage einer statischen Analyse berücksichtigt.
