400-kV-Hochspannungs-Übertragungsleitungsmast

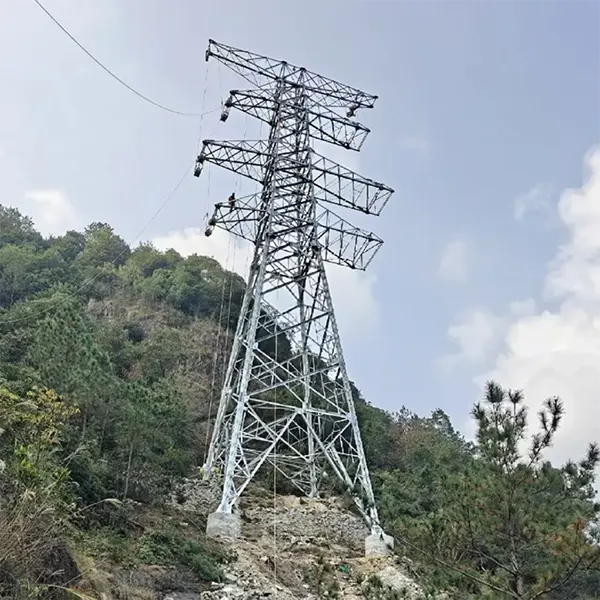

Der 400-kV-Hochspannungsübertragungsmast ist eine Stahlgitterkonstruktion, die Hochspannungsleiter, Erdungskabel und Isolatoren in sicherer Höhe über dem Boden trägt. „400 kV“ bezieht sich auf die Netzspannung, die es führt – eine der höchsten Spannungsklassen, die für die zwischenstaatliche und internationale Energieübertragung verwendet werden. Bei diesem Spannungsniveau muss jeder Mast einer Leitung Hunderte Tonnen Leitergewicht tragen und enormen Spannungen bei Wind- und Eisbelastung standhalten.

Produktspezifikationen

Hauptmerkmale und Vorteile

Entwickelt für extreme Belastungen

Unsere 400-kV-Türme werden mit Finite-Elemente-Software hinsichtlich der schlimmsten kombinierten Lastfälle strukturell analysiert: 40 m/s Wind auf eisbelasteten Leitern, Spannungsungleichgewicht bei gebrochenen Drähten und temperaturbedingter Durchhang. Sicherheitsfaktoren gemäß IEC 60652 / GB 50545. Wenn die Berechnung besagt, dass der Turm steht, steht er.

Hochfester Stahl, geringere Tonnage

Der hochfeste Q420-Stahl in den Beinen kann das Turmgewicht im Vergleich zu herkömmlichen Q235-Konstruktionen um 15–25 % reduzieren. Eine geringere Tonnage bedeutet niedrigere Frachtkosten, kleinere Fundamente und eine schnellere Montage – Einsparungen, die sich auf eine Linie mit 500 Türmen summieren.

Feuerverzinkt für mehr als 50 Jahre Service

Jedes Bauteil ist feuerverzinkt nach ISO 1461 mit einer Zinkschicht von mindestens 85 µm. In normalen atmosphärischen Umgebungen müssen Sie mit mehr als 50 Jahren bis zur ersten Wartung rechnen. Für küstennahe oder industrielle Korrosionsgebiete bieten wir dickere Beschichtungen (bis zu 120 µm) oder Duplex-Beschichtungssysteme an.

Austauschbare, praxiserprobte Verbindungen

Beinelemente und Verstrebungen werden mit präzisionsgefertigten Bolzenlöchern hergestellt, sodass identische Türme aus unterschiedlichen Produktionschargen untereinander austauschbar sind. Montageteams berichten, dass unsere Türme wie ein gut gefertigtes Möbelstück zusammenpassen – kein Schleifen, kein Reiben, kein Einschlagen vor Ort.

Vollständiges Dokumentationspaket

Jeder 400-kV-Hochspannungsübertragungsmast wird mit zertifizierten Fertigungszeichnungen, Materialprüfzertifikaten, Berichten zur Verzinkungsdicke und Zusammenfassungen der Strukturberechnungen geliefert. Ihre Berater und Ihr Inspektionsteam erhalten alles, was sie für die Standortabnahme benötigen.

Typische Anwendungen

Als Hersteller und Lieferant von 400-kV-Hochspannungsübertragungsmasten fertigt MTtower Masten für Versorgungsunternehmen, EPC-Auftragnehmer und Entwickler erneuerbarer Energien – in großen Mengen zu Direktpreisen ab Werk für:

Zwischenstaatliche und überregionale 400-kV-Backbone-Übertragungsleitungen

Stromableitung aus großen Wärme-, Wasser- und Kernkraftwerken

Netzanbindungskorridore für Wind- und Solarparks (400-kV-Kollektorleitungen)

Grenzüberschreitende Stromverbindungsleitungen und Exportleitungen

Ersatz und Aufrüstung alternder 220-kV-/330-kV-Korridore auf die 400-kV-Klasse

Flussüberquerungen und Bergstreckenabschnitte, die hohe, schwere Türme erfordern

Produktionsprozess

Jeder 400-kV-Hochspannungsübertragungsmast beginnt mit der Detailplanung: Wir wandeln den Turmumriss mithilfe einer 3D-Turmsoftware in Fertigungszeichnungen für jedes einzelne Bauteil um und erstellen Schnittlisten, Bohrschablonen und Montagezeichnungen, die die Werkstatt millimetergenau befolgt.

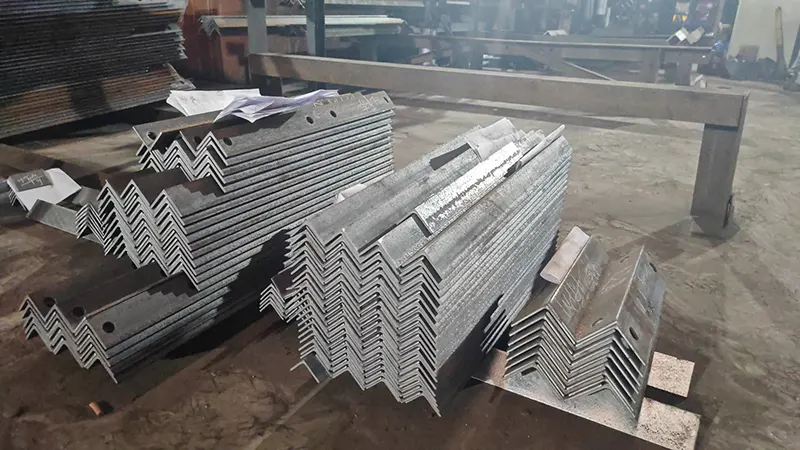

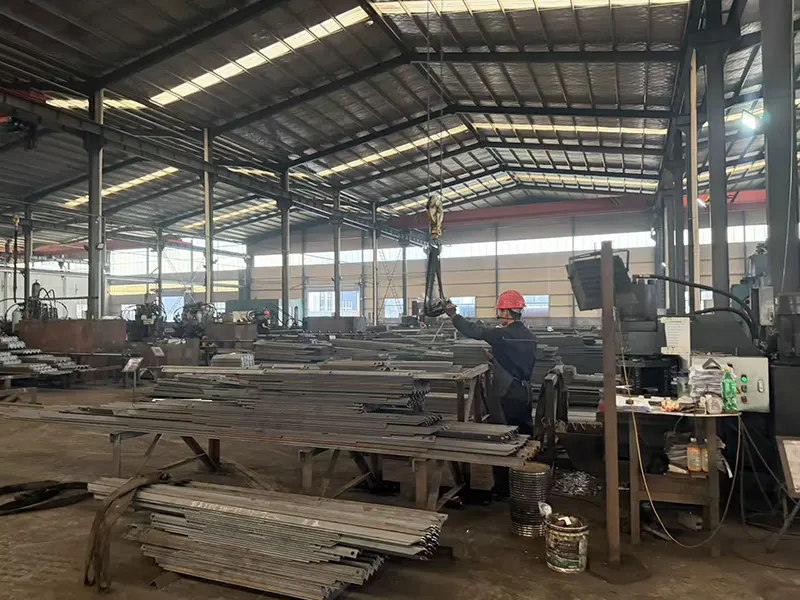

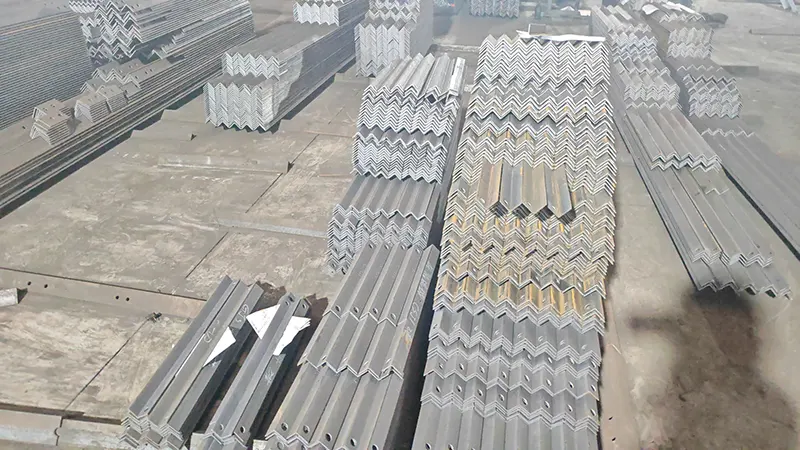

Herstellung: Winkelstahl wird gerichtet, CNC auf Länge geschnitten und mit Präzisionsschablonen gestanzt oder gebohrt. Jedes Element ist mit einem eindeutigen Etikett gekennzeichnet, das den Zeichnungen entspricht, sodass der Stahl bereits für seine Position „beschriftet“ auf der Baustelle ankommt.

Vor dem Verzinken wird für mindestens einen Turm jedes Typs eine vollständige Probemontage durchgeführt. Hier überprüfen wir die Lochausrichtung, den Sitz der Elemente und die Gesamtgeometrie – ein Schritt, den viele Hersteller überspringen und der der Grund dafür ist, dass unsere Montage vor Ort so reibungslos verläuft.

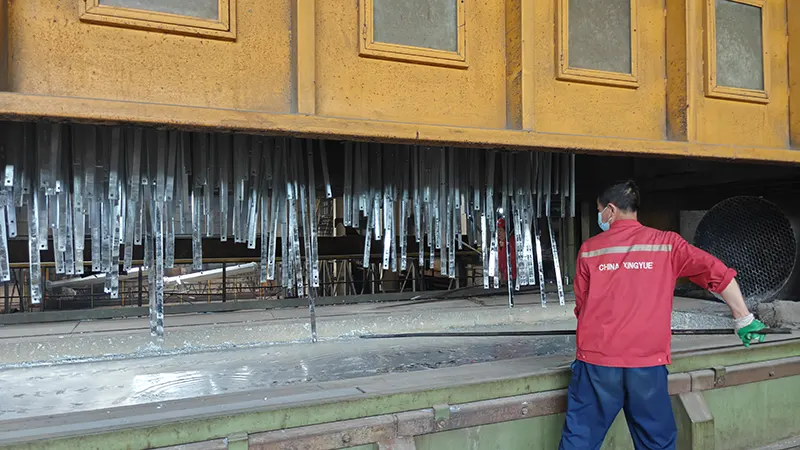

Verzinken: Komponenten werden entfettet, in Salzsäure gebeizt, mit Flussmitteln behandelt und bei ~450 °C in geschmolzenes Zink getaucht. Die Dicke der Zinkschicht wird bei jeder Charge mit einem Magnetmessgerät überprüft. Die Endkontrolle umfasst Abmessungen, Zinkabdeckung und Bolzenpassung.

Warum Maotong wählen?

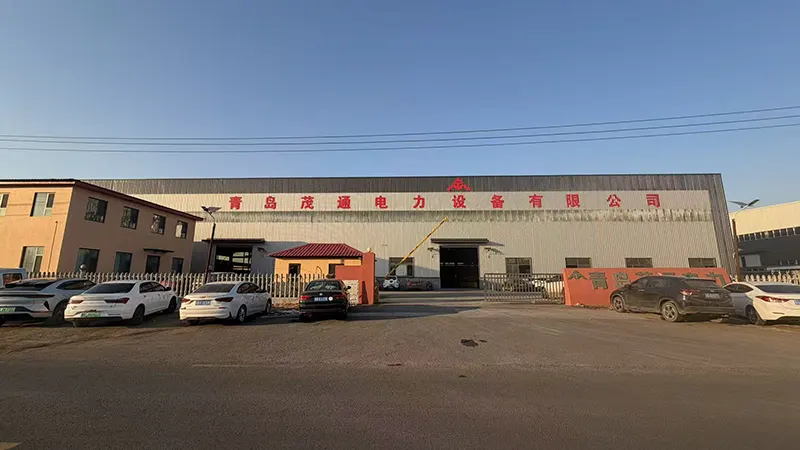

Qingdao Maotong Power Equipment Co., Ltd. besitzt die nationale Produktionslizenz für Industrieprodukte, einschließlich der Produktionslizenz für 220-kV-Übertragungsleitungstürme und des Qualitätszertifikats für 500-kV-Stahlrohrtürme. Wir sind kein Lohnfertiger, sondern ein lizenzierter Hersteller von Produkten für Hochspannungsmasten.

Von unseren 205 registrierten Mitarbeitern sind 85 technische Fachkräfte, darunter leitende und fortgeschrittene Ingenieure, die für Strukturdesign, Detaillierung und Qualitätskontrolle zuständig sind. Bringen Sie uns eine Linienroute und wir konstruieren die passenden Türme.

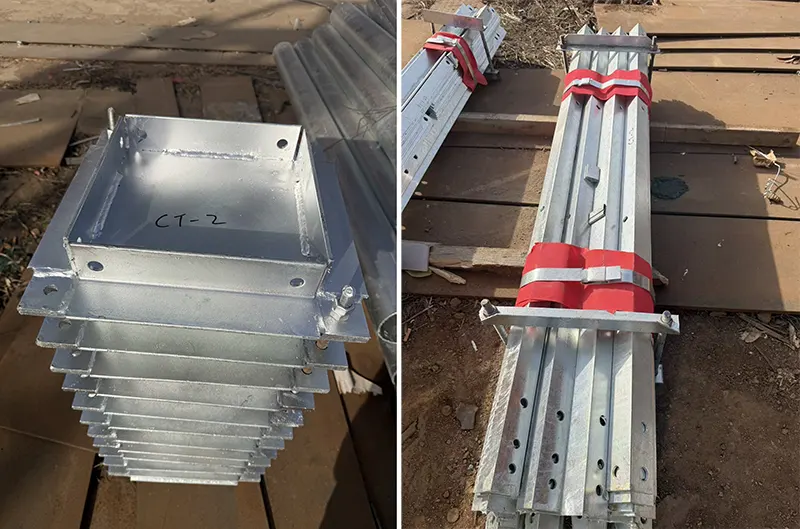

Die Turmelemente werden in der Montagereihenfolge gebündelt, mit Stahlbändern umwickelt und an den Lagerstellen mit Kunststofffolie geschützt. Kleinteile (Schrauben, Unterlegscheiben, Beschläge) sind verpackt und deutlich gekennzeichnet. Exportverpackung nach Seefrachtstandards, direkt von unserer Werkstatt in Container oder Stückgutschiffe im Hafen von Qingdao verladen.

Dokumentation: Handelsrechnung, Packliste, Frachtbrief, Ursprungszeugnis, Materialtestzertifikate, Verzinkungsberichte. Für Preise für 400-kV-Hochspannungsübertragungsmasten, Großbestellungen oder ein Angebot wenden Sie sich bitte an unser Export-Verkaufsteam.

FAQ

F: Welche Informationen benötigen Sie für ein Angebot für einen 400-kV-Hochspannungsleitungsmast?

A: Der Turmtyp (Aufhängung/Spannung/Winkel), Höhe, Netzspannung, Leitergröße und -spannung, ausgelegte Wind- und Eisbelastung und die geltende Norm (IEC, GB oder lokal). Wenn Sie Turmzeichnungen haben, können wir direkt ein Angebot erstellen – senden Sie uns das PDF oder DWG und wir werden innerhalb von 48 Stunden antworten.

F: Können Sie Türme für eine komplette Linie bereitstellen, nicht nur für einen Typ?

A: Ja. Wir fertigen den kompletten Turmplan – Aufhängung, Spannung, Winkel und Endmasten – für komplette 400-kV-Leitungsprojekte. Wir liefern auch die Fundamentwinkel und Verbindungsteile.

F: Wie hoch ist Ihre Mindestbestellmenge?

A: Für kundenspezifische Türme beträgt die Mindestbestellmenge 1 Satz für Prototypen- oder Testzwecke. Für die Produktionspreise empfehlen wir die Bestellung von mindestens 10 Sätzen, um von der Effizienz der Serienfertigung zu profitieren.

F: Wie stellen Sie sicher, dass die Türme vor Ort passen, ohne dass Nacharbeiten erforderlich sind?

A: Jeder Turmtyp wird vor dem Verzinken einer vollständigen Probemontage unterzogen. Bolzenlöcher werden durch präzises CNC-Stanzen/Bohren als Schablone erstellt und jedes Element wird in den Zeichnungen markiert. Unser Rekord: Montageteams montieren unsere Türme ohne Schleifen oder Reiben.

F: Wie lauten Ihre Zahlungs- und Lieferbedingungen?

A: Typischerweise 30 % T/T-Anzahlung, Restbetrag per T/T oder L/C bei Sicht vor dem Versand. Bei 30 Sets Lieferung innerhalb von 20 Werktagen nach Anzahlung. EXW, FOB, CFR oder CIF Qingdao – Sie haben die Wahl.
