220-kV-Stromübertragungsrohrturm

Der 220-kV-Stromübertragungsrohrturm ersetzt das offene Gitter aus Winkelstahlelementen durch einen hohlen, konischen, polygonalen Stahlschaft – normalerweise 12- oder 16-seitig, der durch Biegen der Stahlplatte zu einem Kegel und Schweißen der Längsnaht geformt wird. Das Ergebnis ist eine Struktur, die deutlich schlanker und optisch leichter ist als ein Gittermast gleicher Kapazität.

Warum ist das wichtig? Denn Land ist der teuerste Bestandteil jeder Übertragungsleitung. Der 220-kV-Stromübertragungsrohrturm benötigt eine quadratische Grundfläche von 6–9 Metern; Ein Rohrturm gleicher Spannung benötigt ein Fundament, das kaum größer als der Schacht selbst ist. Wo die Vorfahrt eng ist, Land kostspielig ist oder Gemeinden aus ihrer Sicht Einwände gegen „Strommasten“ haben – der Rohrmast ist die Konstruktion, die Projekte vorantreibt.

Struktur und Materialien des Übertragungsrohrturms

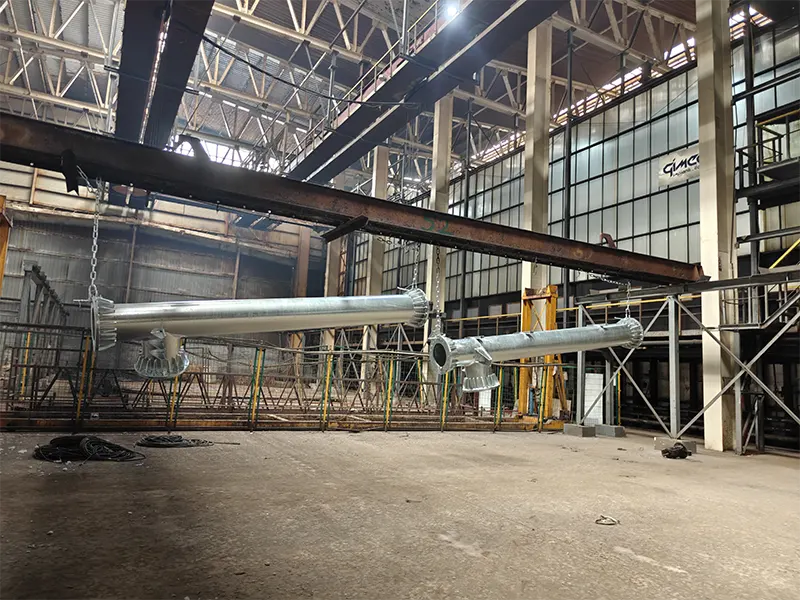

Der Schaft besteht aus warmgewalztem Stahlblech (Q345/Q355), das zu einem sich verjüngenden Polygon gebogen und entlang der Naht durch Unterpulverschweißen verschweißt wird. Die Sektionen werden mit Steckhülsen oder Flanschverbindungen verbunden und die Traversen werden oben auf die Welle geschraubt.

Schachtplatte: Q345 / Q355, 6–30 mm Stärke je nach Höhe und Belastung

Abschnittsverbindung: interne Gleitverbindung (Hülse) oder verschraubte Flanschringe

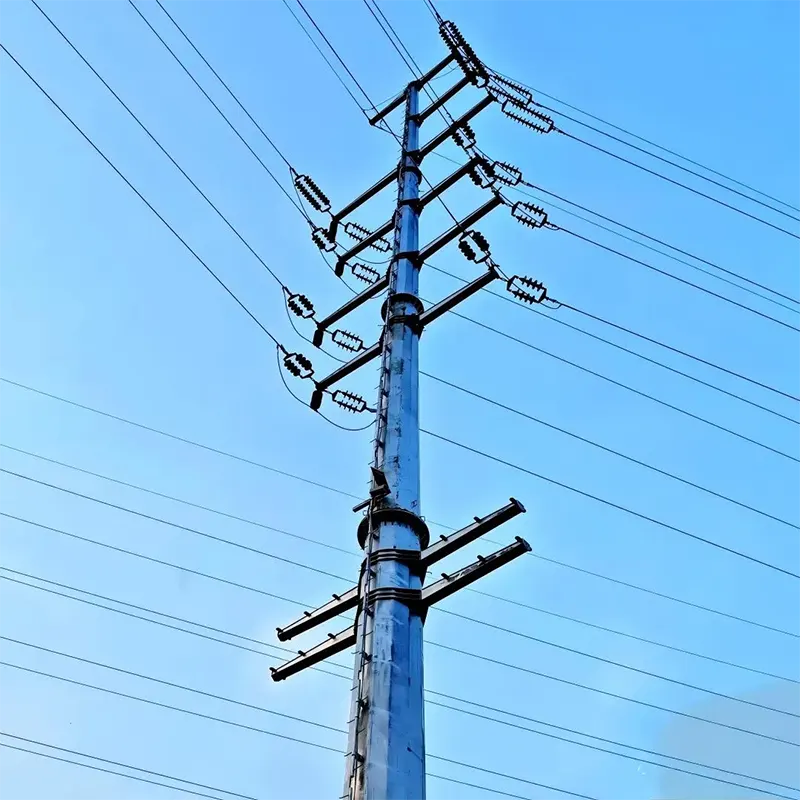

Querträger: Gitter- oder Rohr-, Einzel- oder Doppelkreiskonfigurationen

Basis: verschraubte Grundplatte auf Ankerbolzen oder direkt eingelassener Schaft

Oberfläche: feuerverzinkt gemäß ISO 1461, mindestens 85 µm

Höhe: 25 m – 60 m Standard; Höhere Ausführungen auf Anfrage möglich

Ein wesentlicher Vorteil des Rohrturms ist seine Torsionssteifigkeit. Ein Gitterturm widersteht durch sein Verstrebungsnetz einer Verdrehung; Der geschlossene, vieleckige Schaft widersteht von Natur aus Torsion – weshalb Rohrtürme eine unausgeglichene Leiterbelastung und starke Winkeldrehungen so elegant bewältigen.

Hauptmerkmale und Vorteile

Reduzierung des Land-Fußabdrucks um bis zu 70 %

Ein 220-kV-Stromübertragungsrohrmast benötigt etwa ein Drittel der Fundamentfläche eines entsprechenden Gittermastturms. Auf einer 50 km langen Strecke kann dieser Unterschied Tausende Quadratmeter kompensierter Fläche einsparen – oft den Unterschied zwischen Projektgenehmigung und Stillstand.

Nachbarschaftsfreundliches Profil

Der schlanke Schaft liest sich optisch eher wie eine „Stange“ als wie ein „Pylon“. Gemeinden und Planungsbehörden akzeptieren weitaus eher Rohrmasten entlang von Straßen, in Vororten und in der Nähe von Wohngebieten. Mehrere unserer städtischen Projekte wurden gerade deshalb genehmigt, weil die Leitungsspezifikation Rohrtürme vorsah.

Überlegene Torsionsfestigkeit

Der geschlossene Polygonabschnitt verleiht der Welle eine hohe Widerstandsfähigkeit gegen Torsionsbelastungen. Dies macht Rohrtürme ideal für Winkel- und Endpositionen, bei denen eine unausgeglichene Leiterspannung eine Gitterstruktur belasten würde.

Schnellere Montage, weniger Arbeit vor Ort

Weniger Mitglieder bedeuten eine schnellere Montage: Ein zweikreisiger 220-kV-Stromübertragungsrohrturm kann von einer kleinen Mannschaft mit einem Kran in 1–2 Tagen errichtet werden, im Vergleich zu 3–5 Tagen für einen Gittermastturm. Weniger Arbeit vor Ort, weniger Kranarbeiten, weniger Witterungseinflüsse.

Sauberes, wartungsarmes Design

Das Fehlen eines Verstrebungsnetzes bedeutet, dass es keine Nistplätze für Vögel gibt, es weniger Klettergefahren gibt und die künftige Wartung einfacher ist. Die verzinkte Schaftoberfläche ist glatt und selbstentleerend und leitet Wasser und Schmutz effizient ab.

Produktspezifikationen

Typische Anwendungen

Als Hersteller und Lieferant von 220-kV-Stromübertragungsrohrtürmen liefert MTtower diese Türme in großen Mengen zu Direktpreisen ab Werk für:

220-kV-Leitungen durch landwirtschaftliche Flächen, bei denen die Kompensation des Fußabdrucks einen großen Kostenfaktor darstellt

Städtische und vorstädtische Korridore mit eingeschränkter Vorfahrt

An Autobahnen und Schienen angrenzende Strecken, bei denen es auf die Ästhetik ankommt

Ein- und Ausstiegsstrukturen von Umspannwerken (Terminalrohrtürme)

220-kV-Sammel- und Exportleitungen für Windparks und PV-Anlagen

Modernisierung bestehender 110-kV-Korridore auf 220-kV-Korridore ohne Erweiterung der Vorfahrt

FAQ

F: Wann ist ein Rohrturm sinnvoller als ein Gitterturm?

A: Wenn die Grundstücksentschädigung teuer ist, die Vorfahrt eng ist oder die Ästhetik eine Rolle spielt – städtische Gebiete, Ackerland, Autobahnen und Zufahrten zu Umspannwerken. Wenn Land günstig ist und die Leitung durch offenes Gelände verläuft, ist ein Gittermast meist wirtschaftlicher. Wir können beide Optionen für Ihre Route berechnen.

F: Wie wird ein 220-kV-Stromübertragungsrohrturm errichtet?

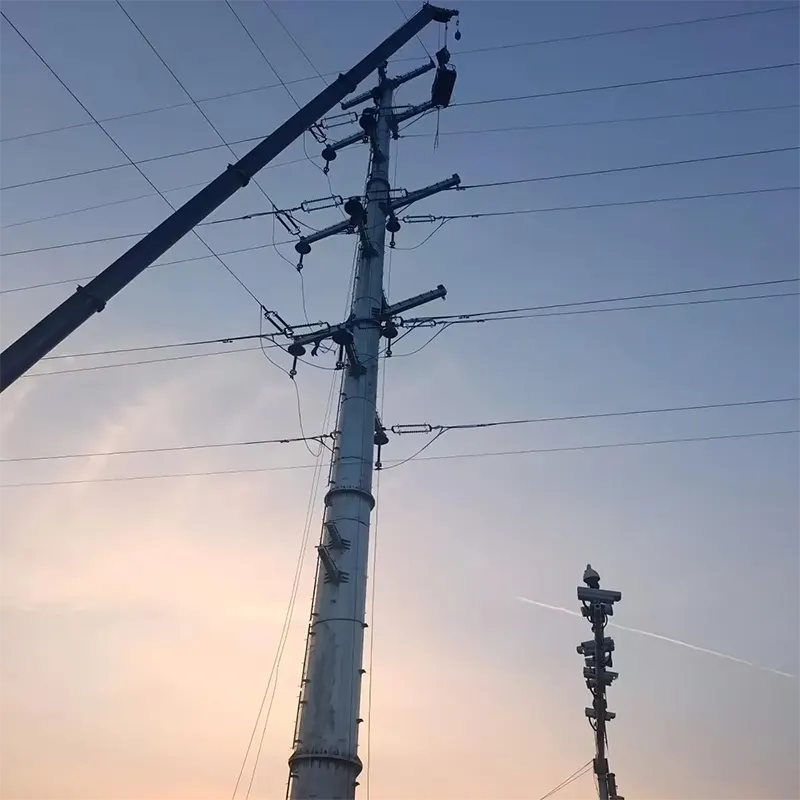

A: Die Abschnitte werden mit einem Kran angehoben und durch Gleitgelenk- oder Flanschverbindungen verbunden, wobei der untere Abschnitt zuerst erfolgt. Die Traversen werden am Boden vormontiert und als Ganzes angehoben. Ein Rohrturm mit zwei Kreisläufen lässt sich in der Regel in 1–2 Tagen mit einem 30–60-Tonnen-Kran aufbauen.

F: Können Rohrtürme Winkel- und Endpositionen bewältigen?

A: Ja – ihre Torsionssteifigkeit macht sie besonders gut in Winkel- und Endpositionen. Bei vielen Projekten werden Rohrtürme für die gesamte Linie, einschließlich der Winkel, verwendet. Bei sehr schweren Winkeln verstärken wir die Schaftwandstärke.

F: Wie dick ist die Zinkbeschichtung?

A: Standardmäßig mindestens 85 µm gemäß ISO 1461. Für Küsten- oder Industrieumgebungen empfehlen wir 110–120 µm – auf Anfrage gegen geringfügige Mehrkosten erhältlich.

F: Was ist die Vorlaufzeit und das MOQ?

A: Mindestbestellmenge für kundenspezifische Rohrtürme: 1 Satz. Lieferung für 30 Sets: ca. 20 Werktage nach Anzahlung. Zahlung: 30 % T/T Anzahlung, Restbetrag vor Versand.
